図

この画面は、選択された図を表示する画面です。図にコメントを追加したり、それを編集、削除することができます。

図を表示する画面

astah* shareにログインします。
プロジェクト一覧画面でプロジェクトを開きます。
astahファイル一覧画面が開くので、astahファイルをダブルクリックします。
図一覧画面が開くので、図をダブルクリックします。
選択した図が表示されます。

図を操作する

図の視点を変える

図上でマウスの左ボタンを押したままにします。
こうすることで、マウスで図を掴んでいる状態になります。（マウスアイコンは変化しません）
図を移動したい方向へマウスを動かすことで、図全体が移動します。
マウスの左ボタンを放すと、図の移動が完了します。

図を操作するためのツールバー

図の上部にある、ツールバーを解説します。

メニュー名	画像	説明
印刷		コメント付きの図を印刷します。
標準倍率		現在の拡大倍率をリセットし、標準倍率に戻します。
拡大		図を拡大します。マウスホイールを前に回しても同じように図を拡大します。
縮小		図を縮小します。マウスホイールを後ろに回しても同じように図を縮小します。
全体表示		図の全体が見えるように倍率を変えて表示します。
フィルタリング		図上のコメントにフィルタを適用し、表示するコメントを制限します。
リロード		図に対する最新のコメントをサーバーから取得します。

図にコメントをつける

図をダブルクリックすることで、図にコメントを付けられます。

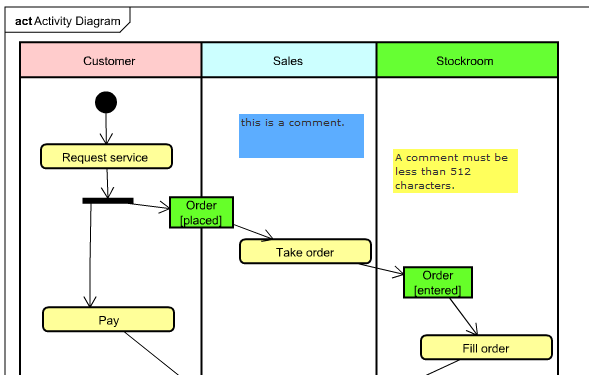

以下の画像は図にコメントが付いている様子です。

図に付けたコメント

コメントは512文字まで入力できます。

モデル要素にコメントを付ける

図上のモデル要素にマウスをあてると、モデル要素の周りにピンク色の枠が表示（ハイライト）されます。
モデル要素がハイライトされた状態でダブルクリックをすると、モデル要素に関連づいたコメントが作成されます。
モデル要素に関連づいたコメントは図が更新されモデル要素が移動しても、モデル要素に追随して移動します。
以下の画像は、モデル要素がハイライトされている様子を表しています。

モデル要素のハイライト

コメントは512文字まで入力できます。

コメントを操作する

図上のコメントにマウスをあわせると、コメント上部にメニューバーが出現します。
以下の画像はコメントにマウスをあわせて、メニューバーが出現している様子です。

コメント上部メニュー

コメントを移動する

コメント上部に出現するメニューバーのアイコン以外の場所で、マウスの左ボタンを押したままにします。
マウスの左ボタンを押したまま、コメントを移動させたい方向にマウスを移動します。
マウスの左ボタンを離すことでコメントの移動が完了します。

コメントを操作するためのツールバー

メニュー名	画像	説明
返信		返信コメントを作成するための返信コメント入力画面を開きます。返信コメント入力画面に関しては、後述します。
パーマリンクを表示		このコメントに到達するパーマリンクを表示するパーマリンク表示画面を開きます。パーマリンク表示画面に関しては後述します。
カラーパレット		コメントの色を変更するためのカラーパレットを開きます。カラーパレットに関しては後述します。
削除		コメントを削除します。

返信コメント入力画面

返信コメントは、コメントに対して返信をつけられる機能です。
返信コメントは、コメント一覧で確認できます。
コメント一覧に関しては「コメント一覧」を参照してください。

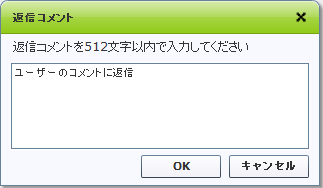

以下の画像が返信コメント画面です。

返信コメント入力画面

テキストエリアに文字を入力後、OKボタンを押下して返信コメントを作成します。
キャンセルボタンを押下すると、返信コメント入力画面が閉じ、返信コメントは作成されません。

返信コメントは512文字まで入力できます。

パーマリンク表示画面

パーマリンク画面

URL欄にパーマリンクが表示されますので、「クリップボードにコピー」ボタンでクリップボードにコピーします。
その後メールなどにペーストしてコメントへのURLを通知する事ができます。
なお、右上のボタンで画面を閉じることができます。

パーマリンクの詳細に関しては「パーマリンク」を参照してください。

カラーパレット

カラーパレット

カラーパレットからコメントの色を選択し、クリックします。
こうすることでコメントの色を変更できます。
