ここでは、画面左側上部に表示される構造ツリーを解説します。

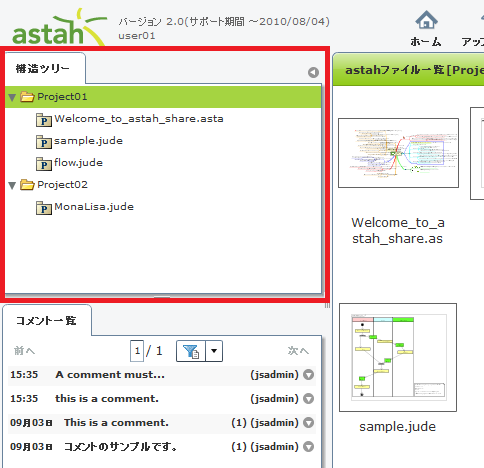

構造ツリーには、アクセスできるプロジェクトとastahファイルの階層構造が表示されます。

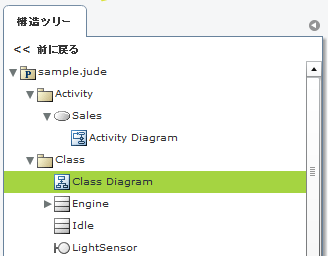

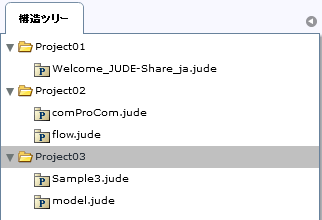

構造ツリーは「プロジェクトとそれに属するastahファイルの一覧」と「astahファイルとそれに属する要素」を表示するツリーで表示内容が切り替わります。
構造ツリーに表示されている要素は、以下のとおりです。
構造ツリーに表示されている要素で、その要素の下にさらに階層構造がある場合は、要素の左側に三角の印（
、
）が付きます。
印をクリックすることで下位の階層を開く、または閉じることができます。
構造ツリーに表示される以下の要素を選択することで、コンテンツビューに選択対象の内容が表示されます。
| 構造ツリーで選択する対象 | コンテンツビューに表示される内容 |
|---|---|
| プロジェクト | プロジェクトに登録されているastahファイル一覧 |
| astahファイル | astahファイル内の図一覧 |
| 図 | 選択した図 |
